 |
||
| Das Hybrid-Vulkanisiermaterial Multiface® erzielt im Kontaktbereich mit Gummi eine chemische Bindung, die der einer Heißvulkanisation entspricht, aber bereits bei Zimmertemperatur. Es erricht ebenfalls ein gute Haftung auf PV und PU und kann daher für die Verbindung und Reparatur von mehrlagigen Transportbändern aus Gummi, PVC und PU im Heißverfahren mit einer Vulkanisierpresse oder im Kaltverfahren mit einer Kaltpresse (ohne Strom, wie im Untertagbau gefordert) verwendet werden. |
||
| Keine toxische Inhaltstoffe, Lösungsmittelfrei, VOC-frei, CMR-frei, keine Gefahr für die Umwelt, kein Gefahrgut beim Transport und keine empfindliche Lagerung |
 |
|
| Zulassung für Lebensmittelkontakt nach EG 1935/2004 und EU 10/2011 |  |
|
| Verfügbar auch in FRAS (selbstverlöschend und antistatisch) für Kohlebergwerke Untertage und spezielle Applikationen wie in der Zuckerindustrie |  |
|
| Einsetzbar auch bei niedriger Temperatur, extremer Feuchtigkeit oder Nebel und bei Staubentwicklung |
 |
|
| Vereinfachtes und Beschleunigtes Verfahren ohne Ablüftzeit und mit kürzerer Zeit in der Presse |  |
|
| Startbereit nach 30-45 Minuten nach Auftragen, beim Einsatz von Multiface 5 mit einer Vulkanisierpresse und je nach Gurtdicke |
||
| Beständig gegenüber UV-Licht, Salzwasser, Öl, Benzin, Laugen, Säuren, geeignet für Temperaturen von -40°C bis +120°C | ||
| Multiface 1.5 | Multiface 5 | Multiface 20 | ||
| Empfohlener Einsatz | Für schmale Bänder geringer Spannung < 40 N/mm | Bevorzugte Version für schwere Bänder |
Für sehr breite und schwere Bänder |
|
| Möglicher Einsatz |
Keilverbindungen, doppelte Fingeverbindungen |
Reparatur von Stößen, Längsrissreparatur mit Gummistreifen |
Fingerverbindungen von Gummibändern |
|
| Topfzeit bei +23°C (= max. Unterbrechung bis der Mischer ausgetauscht werden muss) |
1,5 Min. |
5 Min. |
20 Min. | |
| Max. Zeit zum Verteilen in mehreren Durchgängen bei +23°C |
Multiface® kann innerhalb der offenen Zeit in mehreren Durchgängen mit kurzen Unterbrechungen augetragen werden, um einen Wechsel des Mischers zu vermeiden. | |||
| Offene Zeit bei +23°C (≈ max. Zeit zwischen Beginn des Auftragens und Schließen der Verbindung) |
~ 15 Min. | ~ 30 Min. | ~ 2 Std. | |
|
Aushärtungszeit bis zur Funktionsfähigkeit mit einer Kaltpresse bei +23°C |
< 2 Std. | < 2 Std. |
< 8 Std. |
|
|
Aushärtungszeit bis zur Funktionsfähigkeit bei Erwärmen auf +80°C, |
< 20-30 Min. | < 30-45 Min. |
< 1 Std. |
|
| Unterlagen |
||||
 Flyer Multiface 5 für die Verbindung von mehrlagigen Förderbändern |
||||
| Anleitung | ||||

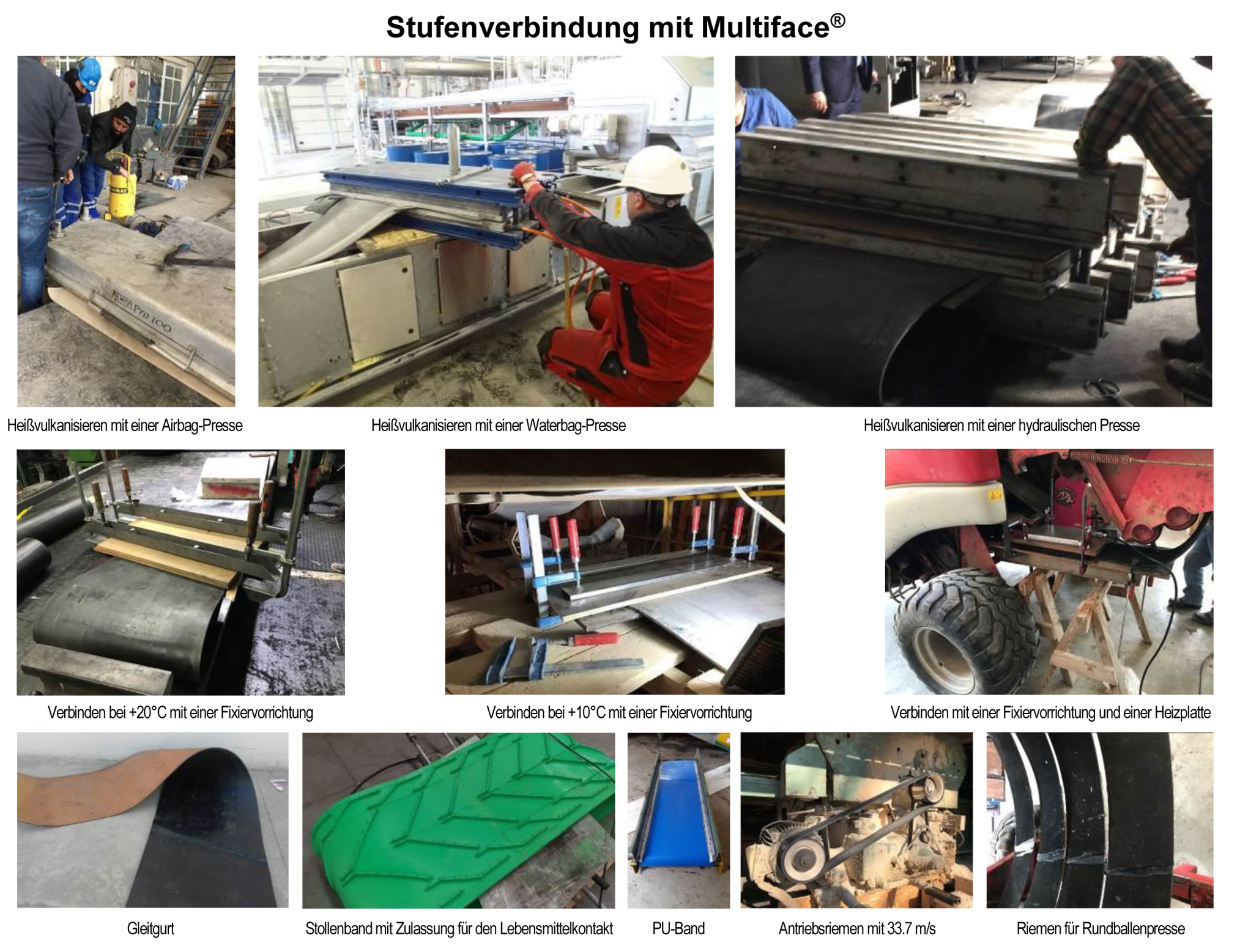

| Stufenverbindung von mehrlagigen Bändern mit Multiface® |
||||
|
Applikationsbeispiel |
||||
| Stufenverbindung auf einem mehrlagigen Band hitzebeständig 120°C mit einer hydraulischen Vulkanisierpresse |
||||
| Stufenverbindung auf einem mehrlagigen Band mit einer Airbag-Vulkanisierpresse |
||||
| Stufenverbindung auf einem mehrlagigen Band mit einer Waterbag-Presse |
||||
| Stufenverbindung auf einem mehrlagigen Band mit einer mechanischen Vulkanisierpresse |
||||
| Stufenverbindung im Untertrum unter Einsatz einer Fixiervorrichtung |
||||
Multiface® als Vulkanisiermaterial zur Verbindung von Förderbändern
- Einfaches Verfahren ohne Lösungsmittel und ohne Ablüftzeit:
Aufrauen, Reinigen der Oberfläche mit einer Bürste, eine einzige Schicht Multiface® auftragen und mit einem Pinsel in die aufgeraute Fläche einarbeiten. Nach dem Auftragen kann die Verbindung sofort geschlossen werden, da keine Lösungsmittel enthalten sind.
-
Sehr kurze Vulkanisierzeit mit einer Vulkanisierpresse
Für eine vollständige Vulkanisation reicht es, bei 2-3 Bar Flächendruck die
Oberfläche auf +80°C zu erwärmen, und dann, in den meisten Fällen ohne
Haltezeit, passiv kühlen zu lassen, bis ca. +65°C erreicht werden.
-
|
|
|
|
|
|
|
|
Bei schlechter Zugänglichkeit oder kurzem Spannweg kann eine Kaltpresse oder eine Fixiervorrichtung verwendet werden. Ein Förderband mit Stufenverbindung ist nach 30 Minuten Fixierzeit und insgesamt 2 Stunden Aushärtungszeit einsatzbereit.
|
Vulkanisieren mit einer Waterbag-Presse |
|
Vulkanisieren mit einer Airbag-Presse |
|
Vulkanisieren mit Fixiervorrichtung |
|
Vulkanisieren mit einer Hydraulikpresse |
Multiface® zur Verklebung von Trommel-Belägen und Verschleißschutzplatten
-
Einfaches
Verfahren ohne Lösungsmittel und ohne Metallprimer
Für die Vorbereitung von sandgestrahlten oder geschliffenen Oberflächen ist die
vorherige Verwendung eines Haftvermittlers in der Regel nicht erforderlich.
Daher absolut sicher und schnell!
- Einfaches
Verfahren mit nur wenigen Schritten
Aufrauen und Reinigen, eine einzige Schicht Multiface® auftragen und
mit einem Pinsel einarbeiten, zusammenfügen nach 15-30 Minuten, um die
erforderliche Anfangshaftung zu erreichen, mit einer Stretch-Folie umwickeln.
-
|
|
|
|
|
|
|
|
Der Antriebstrommel ist nach sehr kurzer Zeit einsatzbereit, mit der gleichen Festigkeit wie mit einer Heißvulkanisation im Autoklav, zusätzlich mit einer höheren Hitze- und Chemikalienbeständigkeit.
|
|
|
|
|
|
|
|
Multiface 5 hart |
Multiface 20 hart |
|
|
Empfohlene Hauptanwendung |
Verklebung
von Trommel-Belägen aus Gummi oder PU, |
||
|
|
|
||
|
Finale Härte |
95 ± 5 Shore (A) |
95 ± 5 Shore (A) |
|
|
Topfzeit bei 23°C |
5 min. |
20 min. |
|
|
Verfügbare Zeit zum Verteilen bei 23°C |
10-15 min. |
60-90 min. |
|
|
Wartezeit für eine Anfangshaftung bei 23°C |
15-30 min. |
1-2 h |
|
|
Aushärtungszeit bis zur Funktionsfestigkeit bei 23°C |
2 h |
8 h (+5°C: 18 h) |
|
|
Aushärtungszeit bis zur Funktionsfestigkeit beim Erwärmen auf +80°C |
< 30 min. |
< 1 h |
|
|
Anleitungen |
|
|
|
Multiface® als Spachtelmasse mit Keramik gegen Verschleiß und Anbackungen
- Außergewöhnlicher Schutz gegen Stöße, Verschleiß, Kavitation, Erosion und Korrosion mit einer hohen Elastizität
